MP260 4-KUTTER PLAN & PANELHYVEL

4-Kutterhyvel som utför hyvling och profilering

på alla fyra sidorna i ett moment.

Stor kapasitet.

Genomgående matning.

Rostskyddad för att användas i kalla lokaler eller utomhus.

Klar för 4-sidig dimensionhyvling.

Över och underkutter är av kombimationstyp med 4 funktioner.

5 separata motorer.

Steglös matning, mekanisk planetvariator.

Lätt flyttbar, storleken och vikten gör den flyttbar på pall eller hjulsats.

Matningssystem som klarar virke med mycket kåda och även färskt blött virke.

Elanslutning med 16 Amp handske.

Skala för planbord och sidokutter visar 1, 1/10, 1/100 mm

hyvlat gjutjärnsbord.

Extremt lätt inställbar.

10 st termovakter övervakar maskinen under drift.

Anpassad till ett mycket stort sortiment stål och kuttrar med rimliga priser.

Maskinen arbetar idag

- i snickerier

- på sågverk

- på lant och skogsbruk

- i storindustri

- inom byggvaruhandeln

- inom byggnation.

Vi har tillverkat och utvecklat småskaliga panelhyvlar sedan 1993.



En småskalig panelhyvel för effektiv hyvling. MP260 hyvlar och profilerar alla fyra sidorna i ett moment. Ger ett bra resultat med hög ytfinish och perfekta mått. Maskinen är lätt och snabbt omställbar mellan olika dimensioner och profiler. Den lämpar sig därför för att snabbt framställa hyvlat virke i mindre serier.

Som tex:

- i snickerier.

- Efter kundorder i små sågverk.

- På lant och skogsbruk efter egna behov och till försäljning.

- att i industrin ta hand om småserier.

- I byggvaruhandeln efter beställning från kund.

- Att inom byggnation ta fram alla speciella dimensioner och profiler som behövs direkt och på plats.

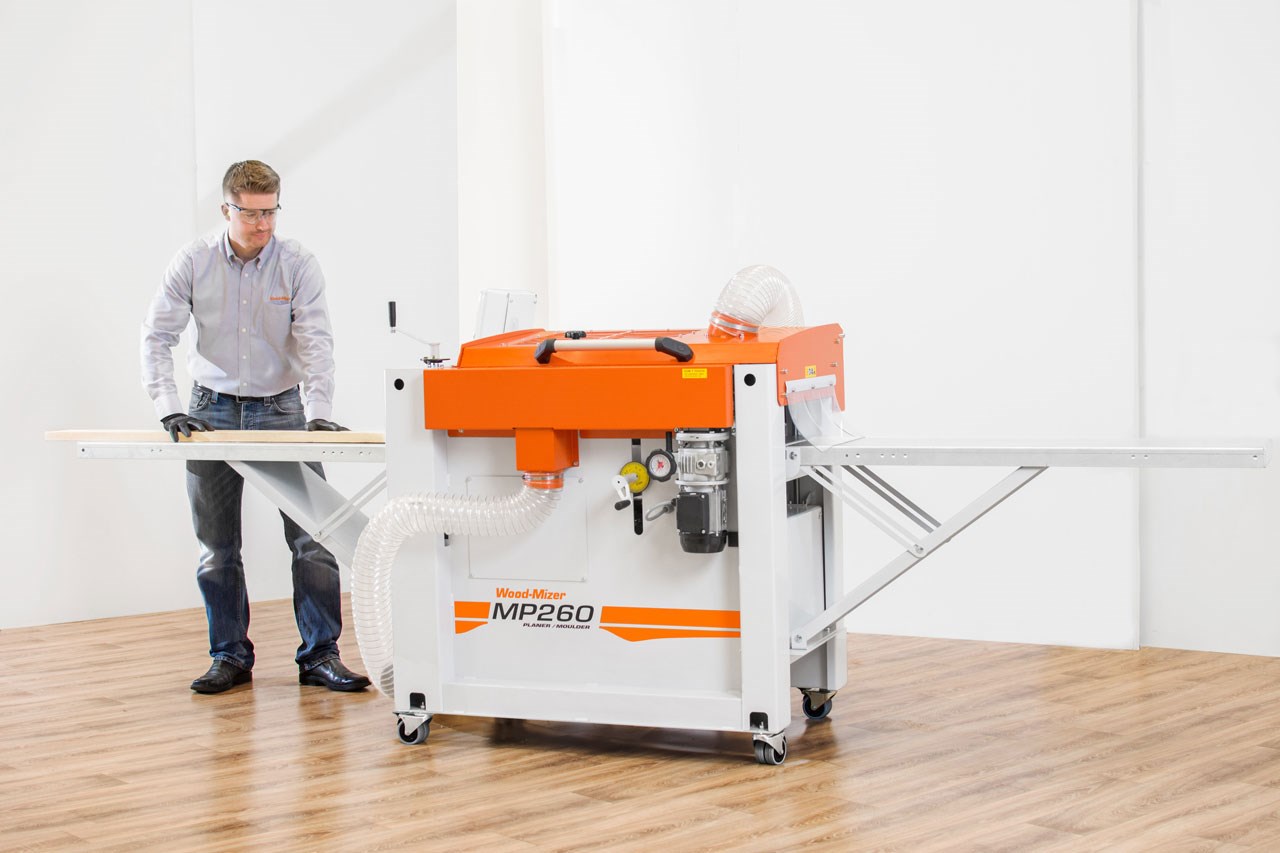

Lätt flyttbar. Storleken och vikten gör den flyttbar på pall och hjulsats.

Flytta maskinen till den plats virketfinns på. Sparar utrymme när den lätt flyttas in i ett hörn när den inte används.



Stor Kapacitet.

Maskinen har stor kapacitet, upp till 260 mm brett och 10 till 100 mm högt vid 4-sidig samtidig hyvling.

Vid 2-sidig hyvling är bredden 300 mm och höjden 10 till 230 mm.

Vid ensidig hyvling och efter montage kan hela 410 mm brett och 230 mm högt hyvlas.

Spåndjup och profildjup är också imponerande.



Kuttrar

För vertikala kuttrar har maskinen 2 st spindlar med 30 mm diameter. Det innebär att det finns ett stort utbud av fräsverktyg på marknaden. Sidokuttrar följer med som standard, därmed är maskinen klar för dimensionshyvling och för profilering behövs endast profilstålen.

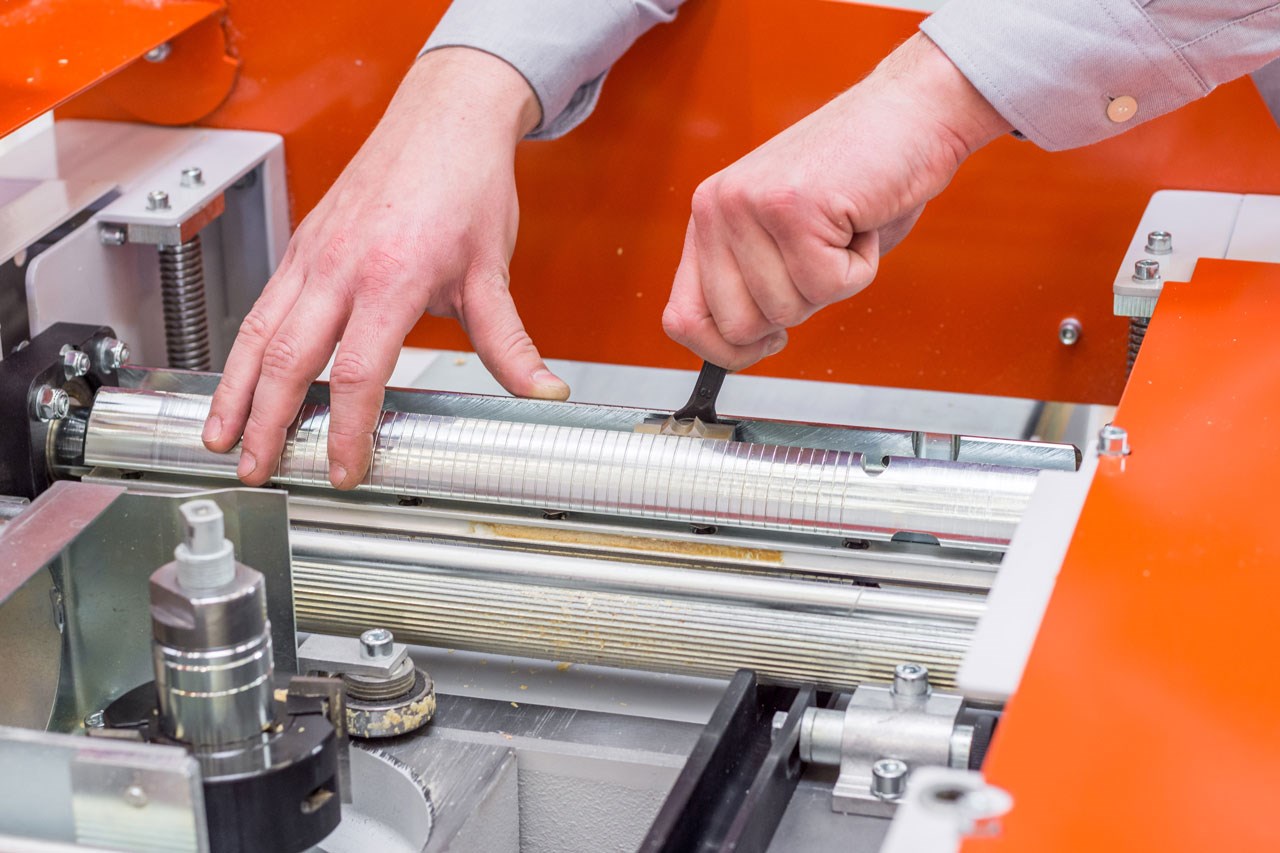

Över och underkutter är nu av kombinationstyp med 4 funktioner.

- Planhyvling med 2 st stål.

- Planhyvling med 2 st stål och samtidig profilering med 2 st profilstål.

- Planhyvling med 4 st stål för finare yta.

- Profilering med 4 st profilstål för att kombinera 2 olika profiler.



Samtliga kuttrar kan alltså förses med profilstål som finns i ett stort sortiment till rimliga priser. Du kan även rita din egen profil och få stålen specialslipade.

Med horisentalkuttrarnas diameter 72 mm får man med 2 st stål med ett sk kupdjup på en tusendels mm.

En större diameter skulle alltså inte nämnvärt minska kupdjupet och förbättra ytfinheten.

Större diameter måste man dock ha när matningshastigheten kräver flera stål än 4 st.

Problemet är att stor diameter ger långa spån som medför stor friktion och ökat slitage.



Matning.

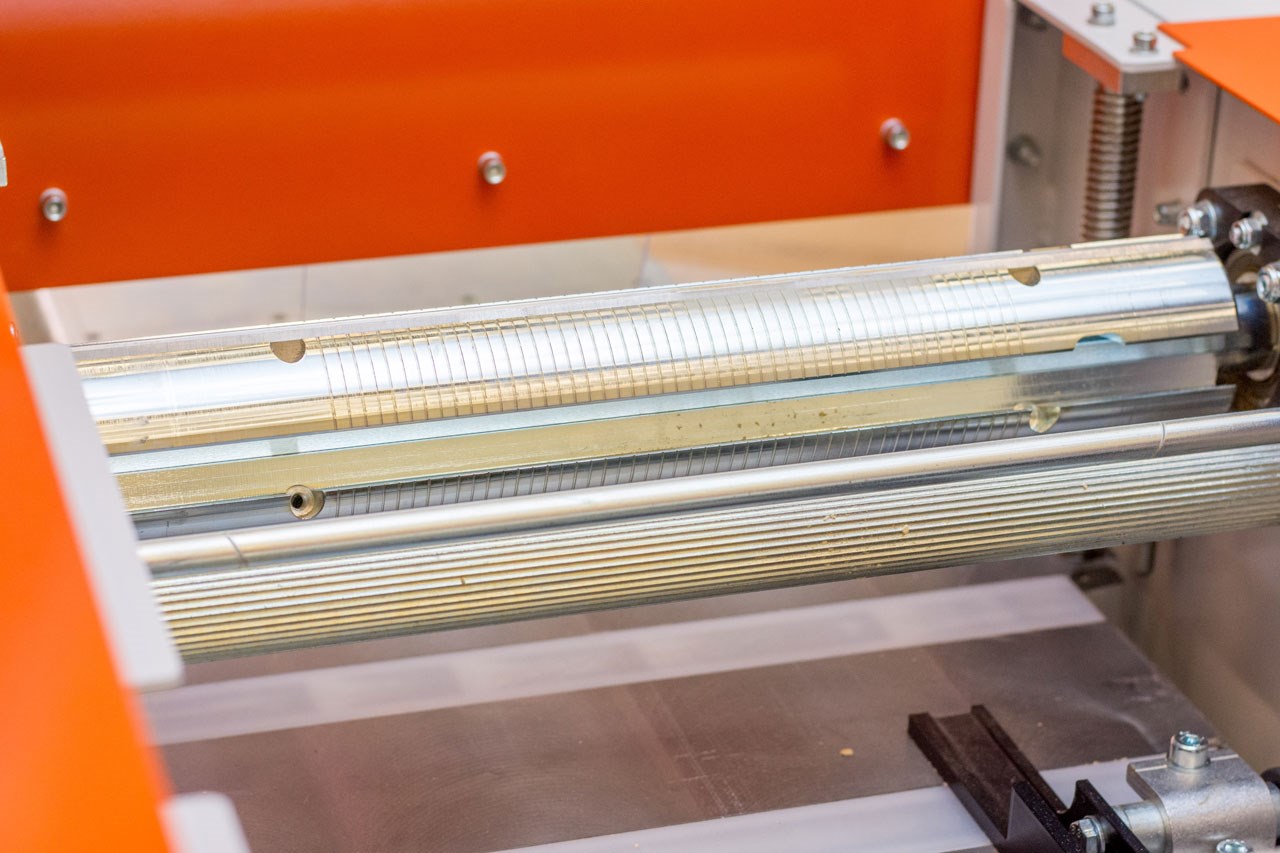

Maskinen har hela 5 st valsar som är jämnt fördelade i maskinen.

Maskinen matar in virket även om inte någon ytterligare planka matas in.

Maskinen levereras normalt med steglös ställbar matning.

Snäckväxeln byts då ut mot en mekanisk planetvariator.



5 st separata motorer.

Alla fyra kuttrarna och matningen drivs med separata motorer och tillslag.

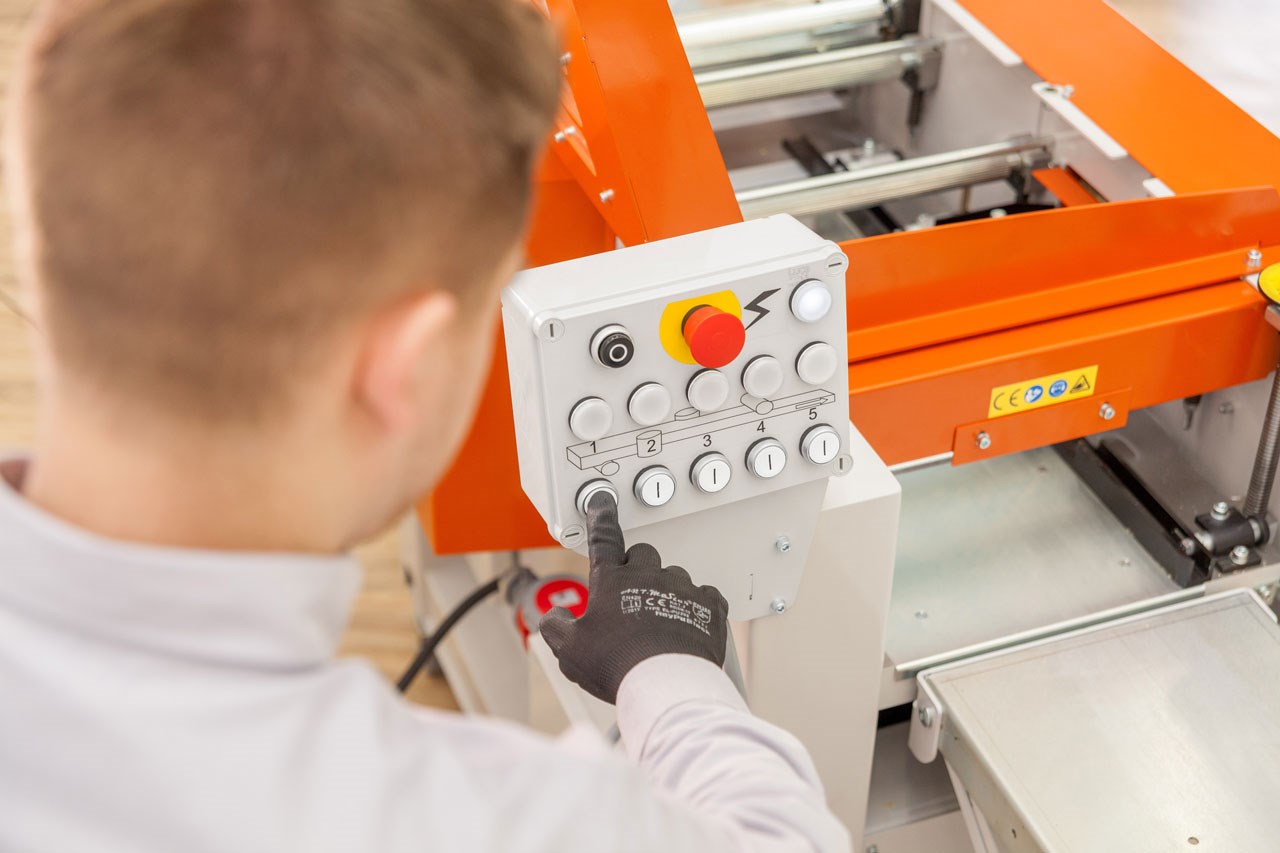

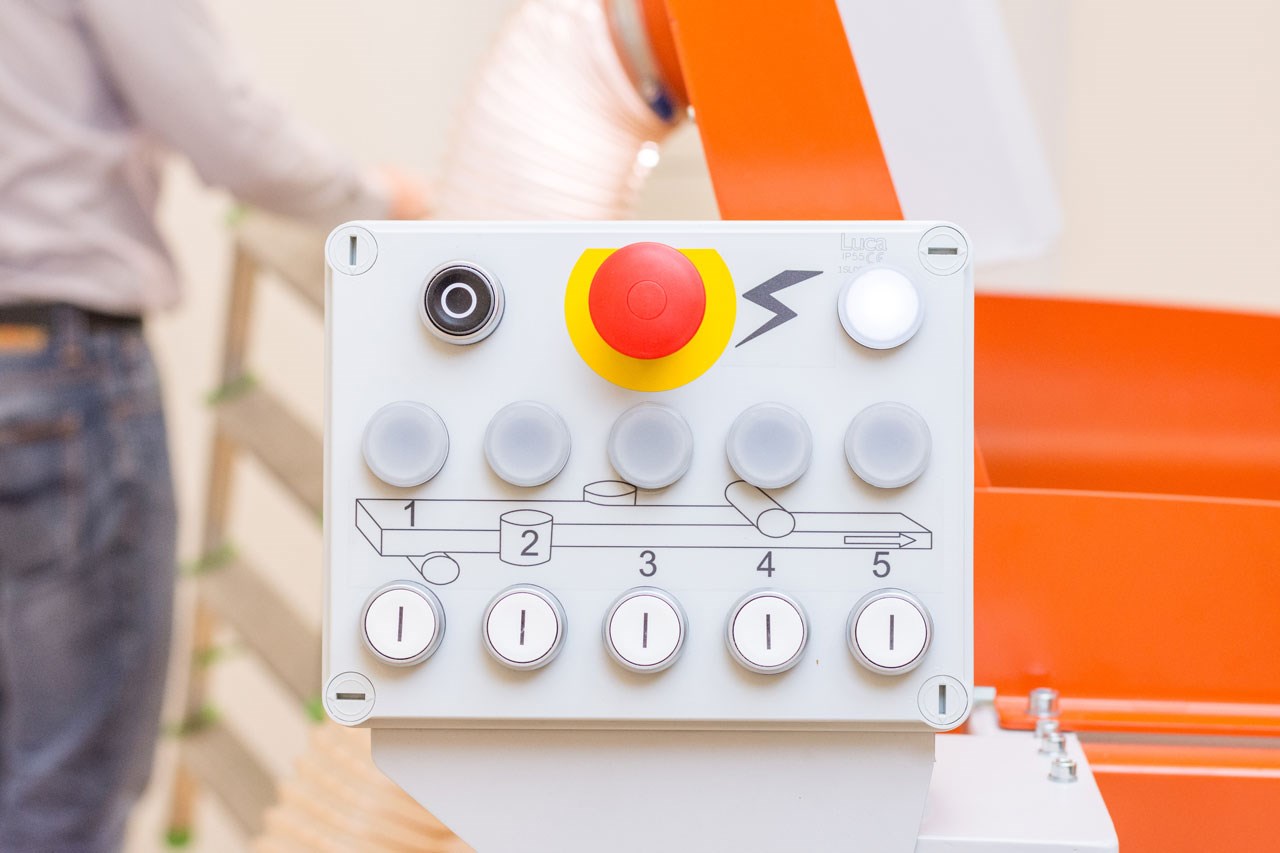

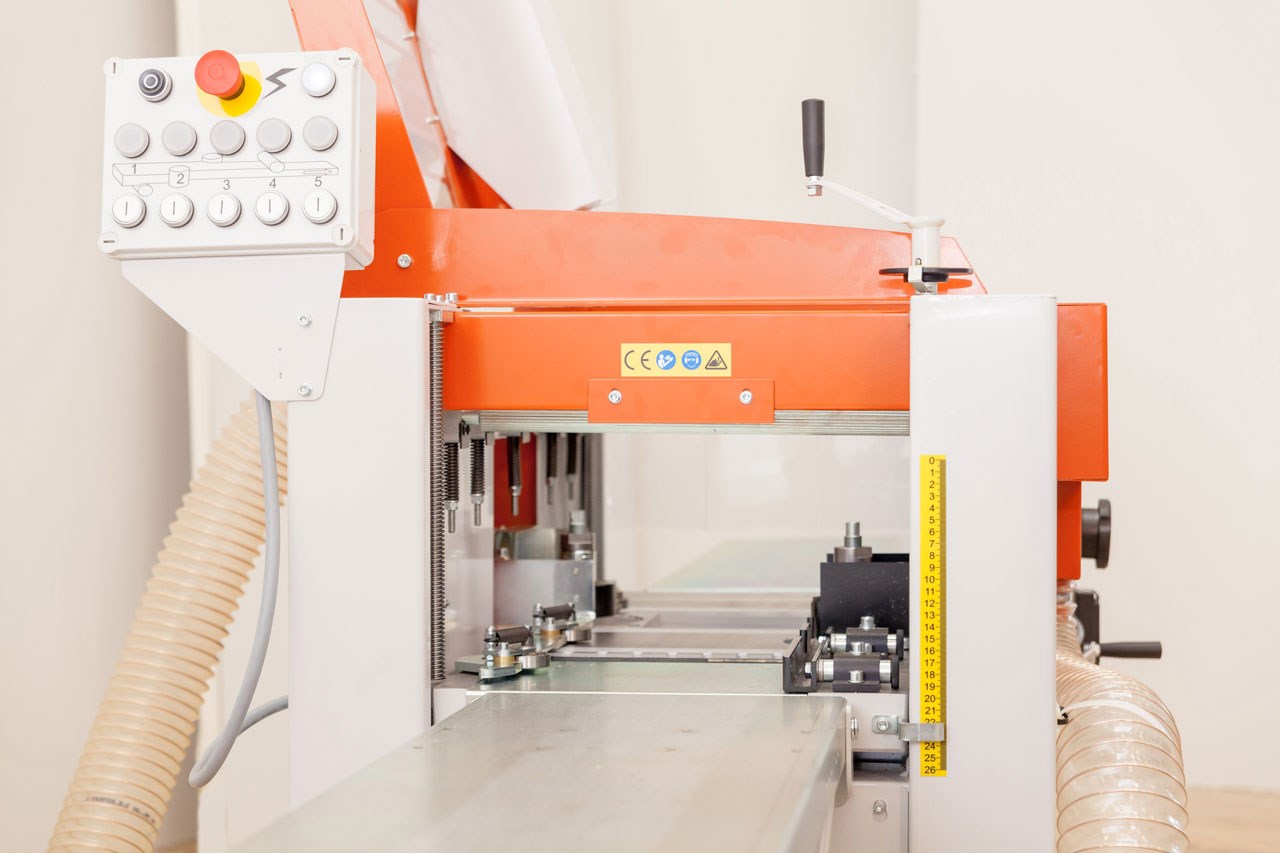

Manöverpanelen med kontrollampor sitter lätt tillgänglig ovanför maskinen.

Naturligtvis har maskinen hyvlat gjutgärnsbord för bästa stabilitet, precision och slitstyrka.

LADDA NER BROSCHYR PÅ MP260

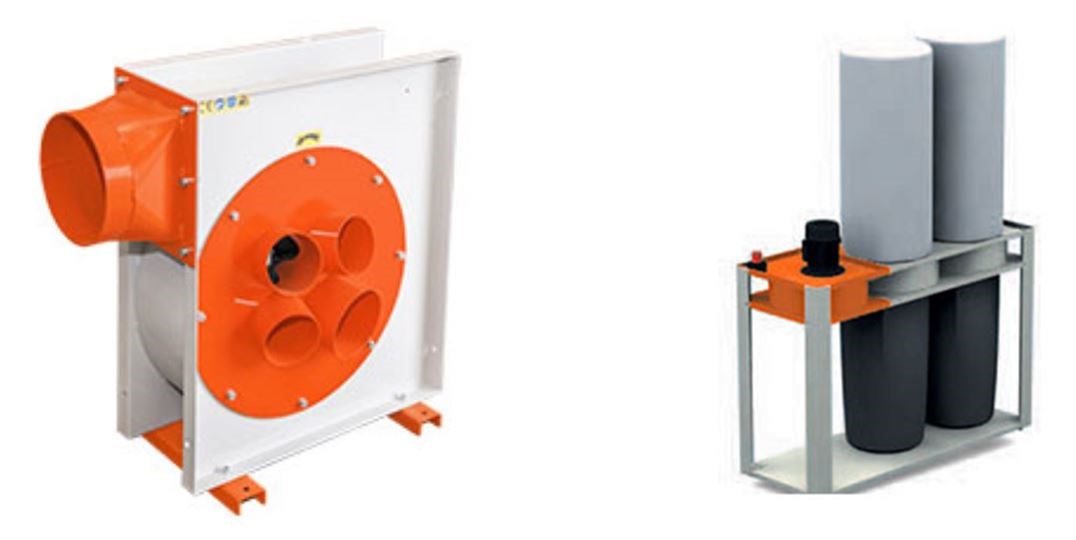

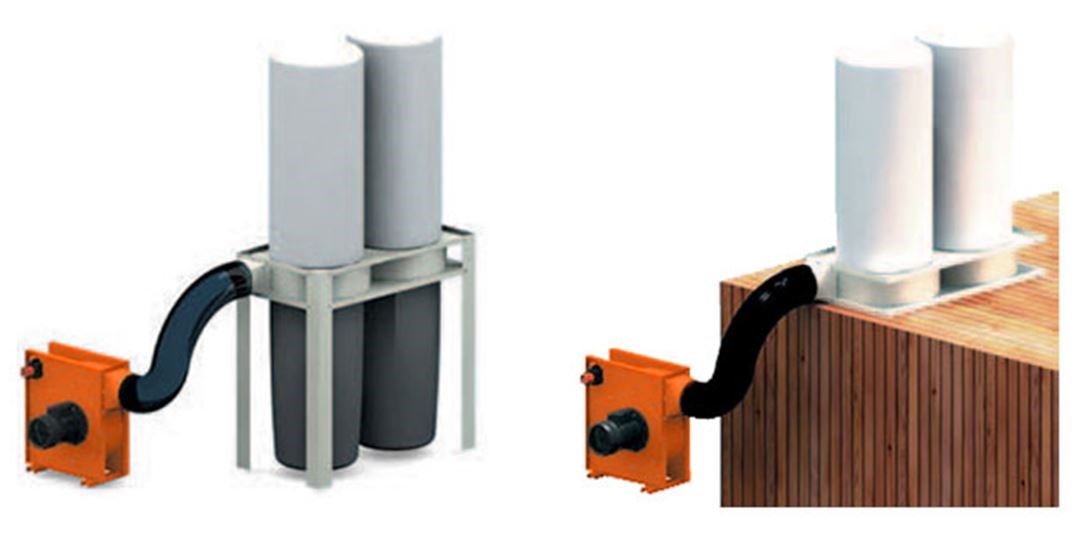

LÄMPLIG SPÅNSUGUTRUSTNING TILL MP260

Vi har ett flertal spånsugsystem som passar MP260, för era behov.



SPÅNFLÄKT SP4000                 SPÅNFLÄKT SP4000 KPLH

SPÅNFLÄKT SP4000 KPLB  -  SPÅNFLÄKT SP4000 KPLSF

KLICKA HÄR FÖR ATT KOMMA TILL HYVELSTÅL



       PRISGARANTI

Hittar du samma hyvel/snickerimaskin till ett läge pris hos en annan svensk leverantör så matchar vi det priset. Hänvisa till annons, internetsida eller offert. Mekwood AB förbehåller sig rätten att avgöra prisgarantins giltighet i varje enskilt fall. gäller inte begagnade maskiner. Alla priser och eventuella fraktpriser avser försäljning och leveranser i Sverige.                                        Logosol PH260 är samma hyvel.

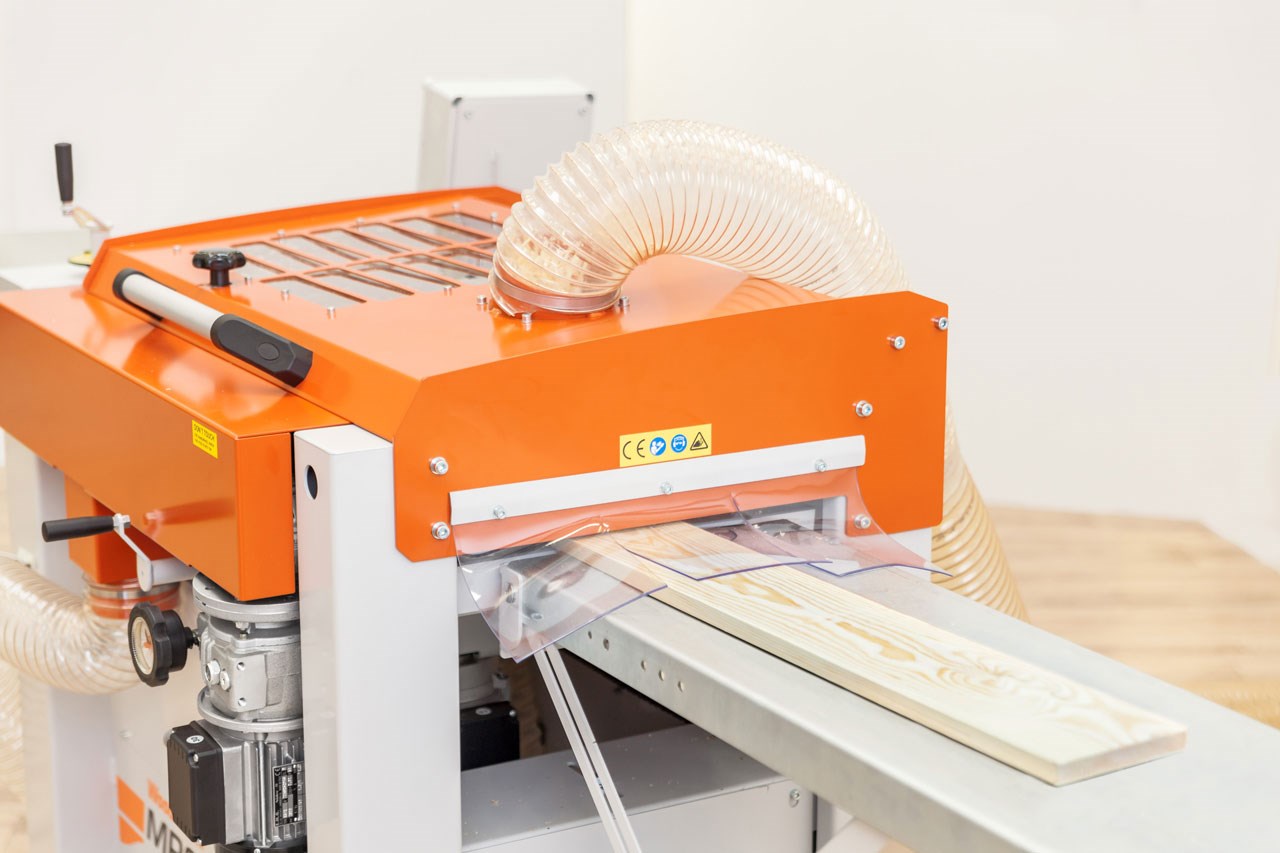

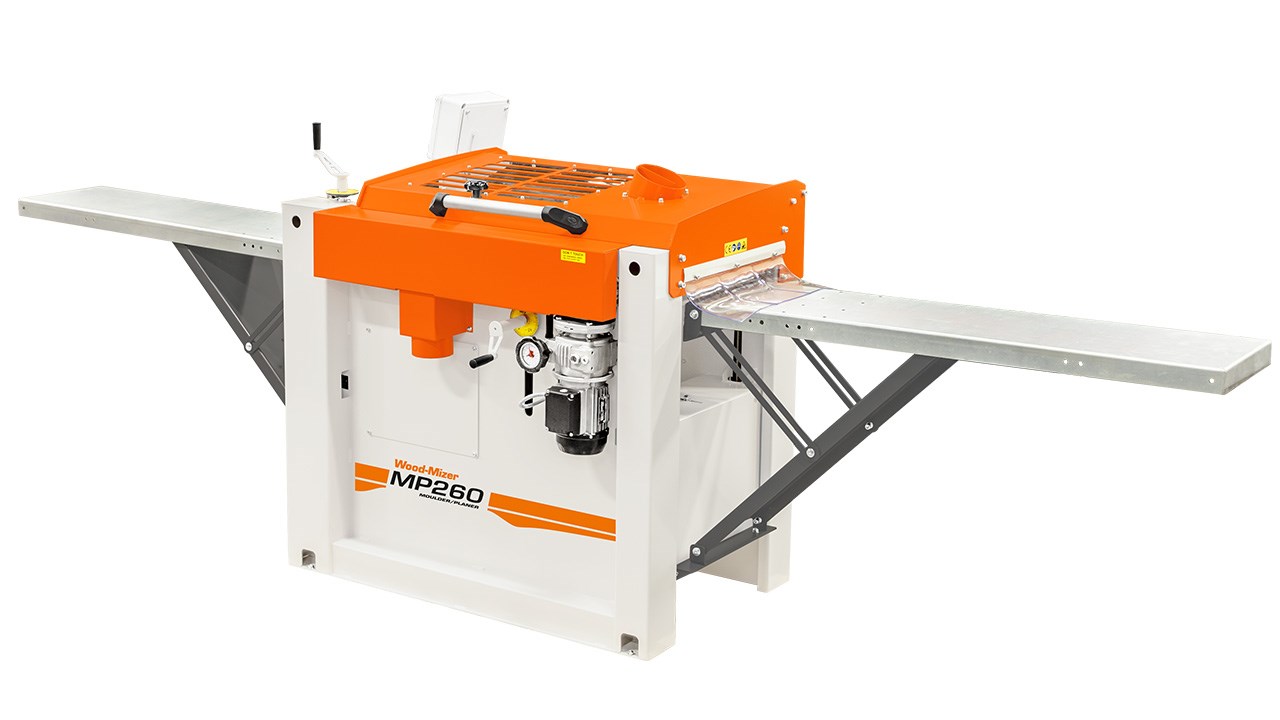

MP260 med tillval inmatningsbord

.

.

.

.

.

.

.

TEKNISKA DATA

Virkesdimensioner

4-sidig hyvling

Max bredd                       260 mm

Höjd                         10 till 80 mm

2-Sidig hyvling

Max bredd                       300 mm

Höjd                       10 till 230 mm

Planhyvling  (Kräver montage)

Max bredd                       410 mm

Höjd                                230 mm

Övre horisontalkutter

Diameter                           72 mm

Bredd                              410 mm

Effekt                                   4 kW

Varvtal                        6000 v/min

Spåndjup max                     8 mm

Profildjup max                   20 mm

Undre horisontalkutter

Diameter                           72 mm

Bredd                              300 mm

Effekt                                   3 kW

Varvtal                        6000 v/min

Spåndjup                     0 till 8 mm

Profildjup max                   15 mm

Sidokuttrar

Spindelaxelns diameter    30 mm

Kutterhöjd max               100 mm

Diameter max                 140 mm

Effekt                                   3 kW

Varvtal sidokuttrar      6000 v/min

Skärdjup, max                   30 mm

Medföljande standardkuttrar

Typ                               TB90 stål

Diameter, kropp                90 mm

Höjd, kropp                       40 mm

Skär typ                        Plan HSS

Skär, bredd                       50 mm

Matning, planetvariator

Effekt                              0,37 kW

Matningshastighet,     2-14 m/min

Total Effekt                     13,4 kW

Elanslutning           3-fas, 16 Amp

Mått och vikt

Längd                            1100 mm

Bredd                               900 mm

Höjd                                 970 mm

Vikt                                    410 kg
